传导和辐射EMI有什么区别？
当我们设计原型或使用开发板时，通常可以忽略电磁干扰，但电磁干扰EMI是现实生活中电子设备和系统中的一个重要主题，工程师负责确保电路能够在预期的EMI水平下正常运行，并且不会产生过多的EMI。
我倾向于将EMI与无线干扰联系起来，考虑到名称，这并不令人惊讶：它被称为电磁干扰，我们自然将其与电磁辐射联系起来。但正如您从本文标题中可以推断的那样，这只是EMI的一种类型。
什么是辐射EMI？
我想强调这样一个事实，即PCBs充满了随时间变化的信号，无论你是否想要它们，这些信号都会作为电磁辐射传播到太空。我还想指出，每个导体都是一个能够发送和接收信号的天线。
当您尝试实现RF通信时，无线传输和接收是好事。在大多数其他情况下，您正在产生或接收噪音。当我们在对单独电路或器件产生影响的背景下讨论这种噪声时，它会变成“辐射EMI”。
电路产生和接收辐射EMI，并且设备的操作环境决定了这些现实中的哪一个对工程师提出了更大的挑战。如果您正在设计一个必须靠近有刷直流电机或无线电源发射器的高精度传感器板，那么应对接收到的EMI将是首要任务。如果您正在开发必须满足FCC排放要求的嵌入式设备，您可能需要专注于产生更少的EMI。
扩频时钟（由橙色光谱表示）可以降低峰值辐射EMI幅度。
什么是传导EMI？
我们都完全习惯于通过导线（如导线和PCB走线）传输电信号，因此毫不奇怪还有“传导EMI”这样的事情，即干扰穿过导电路径而不是空气。
您可能想知道传导EMI与纯电路噪声之间的区别。我会说它们基本上是一回事; 我们使用不同的术语，因为传导EMI是一种特定形式的噪声。
当我们谈论传导EMI时，我们指的是由设备或子电路产生的噪声，并通过电缆，PCB走线，电源/接地层或寄生电容传输到另一个设备或子电路。这个清单中的最后一项是一个重要的事项要记住：无意识的电容器无处不在，它们很容易提供一条路径，通过这条路径，高频信号可以从一个导体耦合到另一个导体。我在“辐射EMI”类别中不包括电容耦合，因为它在非常短的距离上工作并且基于电场而不是电磁辐射。

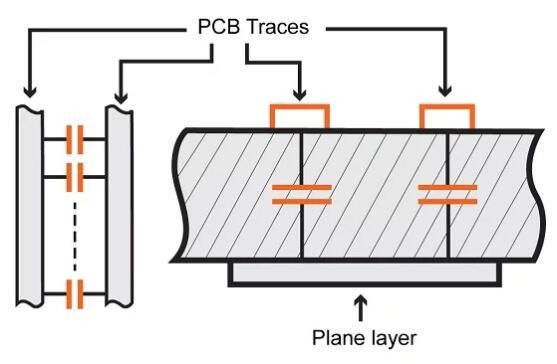

寄生电容允许EMI从迹线到迹线或从迹线耦合到平面层。
开关电源（AKA开关模式电源，DC / DC转换器）是传导EMI的广泛来源，转换器的开关动作产生高振幅瞬态电流，当它们对负载电路或为DC / DC转换器供电的电源产生负面影响时，这些瞬态变为传导EMI。
