电磁兼容性(EMC)测试是产品设计过程中的关键部分，在你的产品上市之前，EMC认证是一个必要的障碍来清除，这是至关重要的，你的设计正确的这一要素。
然而，尽管其重要性，排放测试往往要等到产品的设计生命周期的后期。在此过程中，项目延迟和成本超支的风险在计划启动前不久就会增加-正是在您不需要这种头痛的时候。
这就是为什么最好在产品设计计划的各个阶段构建EMC排放测试，以确保您不会在最后被抛在后面。
什么是电磁兼容性(EMC)测试？
EMC测试有助于将设备产生的辐射或传导排放物干扰其附近其他电子产品的可能性降到最低，EMC测试也已到位，以确保您自己的电子设备将继续按预期运行，围绕其他电磁辐射源。
理解排放和辐射排放
电磁辐射是产品发射的射频能量。主要有两类：传导和辐射。
在频率高达30兆赫的情况下，许多电子设备中的电缆和导体不能像天线那样正常工作。因此，辐射排放对这些频率的影响不大。然而，这些电缆和导体可以通过共享电源或负载来传导射频能量，在这些电源或负载中，传导的排放物可能开始干扰其他电子设备。
在30兆赫以上，传导发射通常不再是一个问题，但导体和电缆成为有可能辐射射频能量的天线，从而可能对其他设备造成干扰。
在测量传导排放和辐射排放时，测试程序和设备略有不同。尽管用于减轻其影响的过滤器组件是相似的，但它们通常具有不同的电值。
电磁排放标准
而对于电磁辐射，则有单独的标准。US(FCC第15部分)和欧洲(CISPR 22/EN 55022)，这两种方法大致是“协调一致的”。这意味着，如果您的设备满足其中一个的要求，它通常也将满足另一个标准的需要。
此外，还有关于传导排放和辐射排放的单独规范。美国和欧洲的标准都规定了这两种排放的限制，并将其应用于最终系统，包括电源供应。
电源EMC测试：
许多设计用于内部安装的电源都作为独立产品进行了测试，以满足EMC法规的要求。虽然在您的设计中使用符合要求的电源将在测试您的整个系统时将EMC问题的可能性降到最低，但您不能保证没有问题的乘坐。按照供电商推荐的电路设计可以帮助解决这一问题。
壁挂式插头和台式机外部电源也是设计和测试，以满足法规，作为独立的产品。然而，如果您的设计结合了供应单元和负载，您将需要测试您的完整系统，以确保它也符合EMC法规。随着这种电源的电路封装在一个盒子，解决EMC挑战使用外部组件比板安装或底盘安装电源更困难。
要记住的另一件事是，大多数电源都使用开关拓扑。这些电源拓扑天生产生辐射和传导的排放，这些排放已经被电源开发团队减轻。此外，当你把负载加到电源上时，系统可能会产生更多的排放物。为了补偿电源和负载组合所产生的不确定性，最佳做法是在电源的测试结果中考虑到在应用负载时所发生的变化。
为什么要尽早测试EMC
EMC测试之所以要等到项目后期才进行，有很多原因。其中之一是人们意识到进行这类测试的难度-但也有专门的实验室，配备了所有需要的设备和工作人员来提供帮助。
另一个是普遍存在的误解，即电源是EMC问题的主要原因，因此，如果一个电源通过了独立测试，它所插入的系统也会通过。在现实中，它不是这样工作的，因为电源往往是EMC问题的“信使”，而不是原因。
此外，还有成本因素。在接近生产的时候对您的设计进行更改比在此过程中更早地进行更改要昂贵得多，而且早期筛选测试的成本要比全面认证测试的成本低得多。你越早发现问题，他们就越便宜。
不同的EMC测试方法
虽然您的最终测试将需要在认证实验室使用校准的测试工具包，这是完全有可能做您的早期测试在内部，那里的许多设备不一定需要。

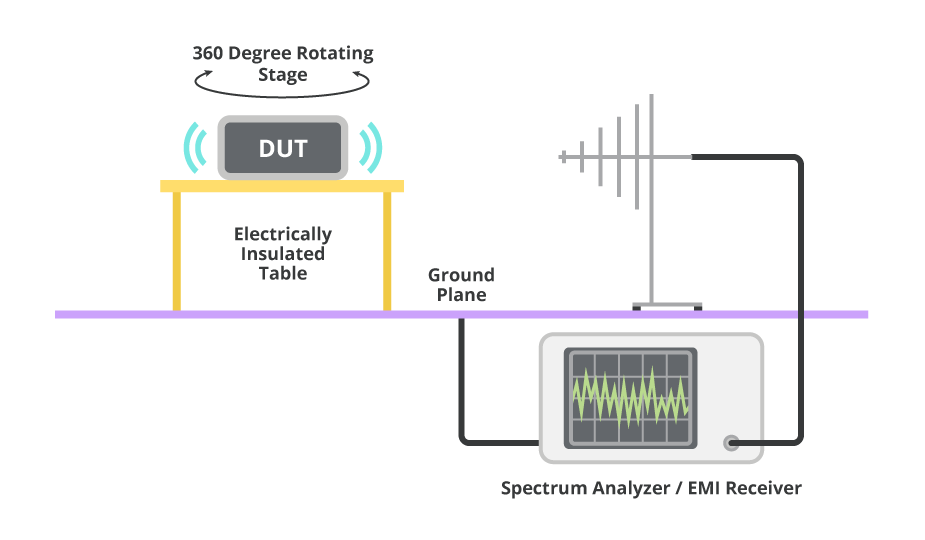

对于进行的排放测试，您将需要一个适当的频谱分析仪和线路阻抗稳定网络(LIS)。对于辐射发射测试，一个合适的频谱分析仪和天线就足够了-不过请注意，最好是在电子安静的空间里进行这种测试，在这里，EMC天线和正在测试的设备之间可以有三米或更长的距离。
如果你愿意，你也可以在一个专门的，人员配备的测试实验室（贝斯通检测）做你的早期测试。使用这些专用设备进行早期测试的成本通常很低，特别是当您将其与后期重新设计工作的成本进行比较时。此外，在高峰时间之外，预订进行初步测试所需的短时间是相对容易的。
