电快速瞬变简介
当电路关闭时，流过开关的电流瞬间中断。在切换瞬间，产生无限的dI / dt。某些类型的负载（例如电动机或螺线管）具有相当大的电感。通过改变电流I在电感L上产生的电压是
V = -L·dI / dt
如果dI / dt是无穷大，那么这意味着无限高的电压。实际上，它不会发生，因为电压上升的速率受到杂散或有意的电路电容的限制。
即便如此，增加到电路工作电压的高瞬时电压确实会出现在开关触点上
1.这导致触点上的气隙破坏，并且电流再次流动，这使电压尖峰塌陷，使得短暂形成的电弧熄灭。但这会重新中断电流，因此会出现另一个电压尖峰，从而产生更多的电弧。
2.该过程自身重复，直到气隙大到足以维持所施加的电压而不击穿，此时可以说电路被正确地关断。可见效果是触点之间的短暂火花，其实际上由一系列微型场所组成，即所谓的“淋浴弧”，其重复率和幅度取决于电路和开关参数。
3.每个火花事件中固有的I（t）和v（t）沿着电路布线传播，如果这是电源电路，则这种噪声突发可能出现在与电源分配环连接的其他位置。此外，由于脉冲非常快 - 大约几纳秒 - 它们有效地耦合到靠近电路布线的其他布线。
4.在任何这样的耦合电路上出现电压峰值，通常为数百，但偶尔为数千伏。
电快速瞬变的影响

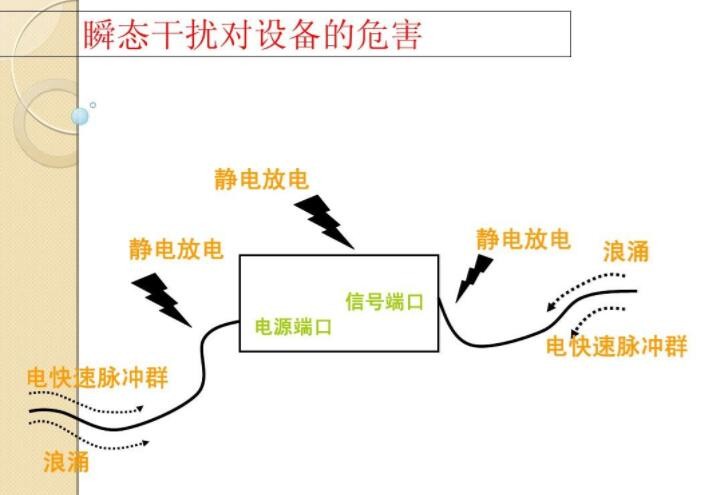

1.瞬变可以通过电感耦合耦合到附近的电子设备中，但是通常它们通过电缆连接进入产品。在信号端口上，尖峰几乎总是处于共模，即相对于外部地球以相同幅度在所有导线上（或在屏幕上）。
2.在电源端口上，它们可能出现在共模模式下，也可能出现在不同阶段之间。共模耦合包括保护地线。
3.每个接口上的滤波不良或屏幕终止不足会使这些瞬变进入电子电路，在敏感节点处它们看起来像是干扰信号。与其他类型的瞬态一样，数字电路往往更容易受到影响，因为每个短脉冲都可以表现为有效的数字信号。
4.在突发中发生，一个或多个脉冲与关键时序边缘重合的概率更高。然而，模拟电路也会受到影响，通常是敏感放大器的饱和。如果突发伪装成实际输入，则脉冲计数电路也易受影响。
小化电快速瞬态效应的设计实践
为了大限度地降低电子快速瞬变对电子设备的影响，应严格遵守以下步骤：
a）内部电路设计尽可能限制带宽，PCB布局可防止电路中出现大的干扰电压;
b）必须将接口滤波或屏蔽到结构低阻抗接地，以防止共模脉冲进入电路。
使用IEC 61000-4-4标准的电快速瞬态测试
1.IEC 61000-4-4基本标准，用于测试快速瞬态抗扰度。它通过定义的耦合网络将指定的突发波形应用于电源连接，并通过定义的钳位设备应用于任何信号连接。
2.仅使用传导耦合。应用突发的端口的选择取决于所使用的产品标准中的指令，但是它通常应用于AC和DC电源端口以及可以连接到长于3m的电缆的信号和控制端口。
3.有许多认可的测试实验室可以根据IEC 61000-4-4规范提供电子快速瞬态测试，但需要付费。在您开始测试产品之前，请确保实验室已获得认证，否则审批机构可能无法识别测试结果。
