决定IC后，您可以通过参考IC和示例应用的数据表继续设计过程，在此过程中，您需要确定常数，例如外部电阻和电容。在开关AC / DC转换器的情况下，变压器的设计是关键步骤。
电磁兼容emc设计和外围元件选择
1）主要转换组件：变压器，桥接器，二极管和电容器
2）IC所需的组件
3）常数的计算和优化

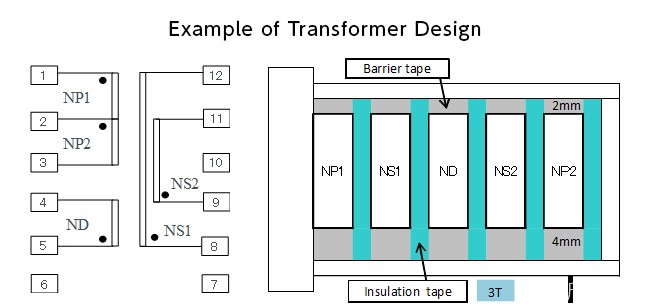

4）变压器设计：尺寸，电感，匝数，结构设计（线径和层结构）
变压器的设计包括以下步骤，首先，需要通过考虑诸如要采用的电源系统，开关频率和输出功率之类的因素来评估变压器的尺寸。其次，您需要确定主线圈（初级线圈）的电感和每个线圈的绕组匝数，以防止任何磁饱和。之后，您开始结构设计过程。在结构设计中，您可以确定线材的线径，同时考虑所需的耦合程度，确保足够的层配置，以及符合安全标准的足够的爬电距离，并确保线材可以缠绕在梭芯上的有效卷轴上。

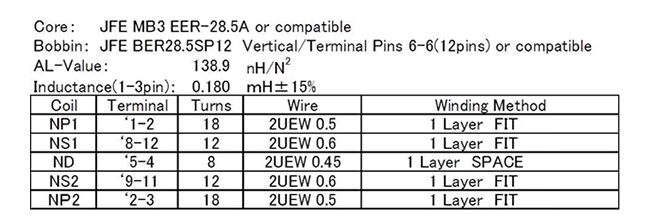

公差PS：AC3.0KVrms 1MIN.2mA或AC3.6KVrms 15 2mA
PS-CORE：AC1.5KVrms 1MIN.2mA或AC1.8KVrms 15 2mA
IR：PS.PS-CORE 100MQ MIN.at DC 500V
缠绕开始：用屏障带固定
缠绕结束：绘制成直角并固定
绕组方向：穿制服
在变压器之外选择几乎所有电气设备的部件和评估设计不仅需要电力和电子知识，还需要相当多的经验。拥有这样的技能，你可以在设计阶段工作; 但是，可能会出现事情没有按预期进行的情况。在这种情况下，您需要利用IC和零件制造商提供的支持，以便快速有效地执行设计任务。
电磁兼容emc设计技巧：
1·变压器和电感器的设计需要结构设计和元件选择方面的经验。
2·如果您缺乏工作某些方面的经验，则可以在零件制造商的帮助下执行该任务。
