线性稳压器，也称为3端稳压器，是一种熟悉的设备，能够以简单的方式降低DC，基本上，该器件由三个端子（输入，输出和GND）组成，其输出电压预设为工业标准电压。
此外，还有一种类型允许通过使用外部电阻器来调节输出，并且具有内置开/关（关闭）功能的类型，根据所支持的特定功能，线性调节器中提供的端子数量可以变化。
在操作机制方面，线性稳压器在完全线性反馈环路控制下工作，其中误差放大器监视从输出反馈的电压并调节输出，使其尽管输入变化或输出负载波动仍保持恒定。没有任何开关操作，线性稳压器没有任何源于开关的噪声或波纹。

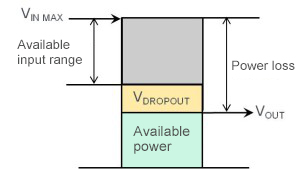

虽然使用它的方法很简单，但线性调节器的操作在损耗=热量方面需要谨慎，如图所示，在线性调节器中，输入和输出之间的电压差与流入输入端的电流的乘积相当于功率损耗，这表现为热量形式。没有散热板，线性稳压器多可以处理2W。显然，大量损失意味着效率低下。
对于AC / DC转换器中的应用，由于线性稳压器IC的输入不能容纳100VAC直接整流产生的140V的电压，因此更换开关系统的开关DC / DC部分是不可行的。基于线性稳压器IC的基于AC / DC的转换，通过使用高耐压晶体管，可以使线性稳压器处于分立配置。
然而，例如，考虑到140V DC电压降至12V时的热量问题，使用线性稳压器将不是一个现实的选择，当我们考虑必要的电路设计和足迹要求（包括提供散热器）时，问题变得更加复杂。
由于这些原因，变压器系统通常用于基于线性调节器提供DC / DC转换（降压调节）。如果在线性稳压器中的输入/输出差异的条件下优化使用变压器的变换（降压），则线性稳压器可以以非常差的效率和具有可容忍的散热水平使用。不会变得非常大。
此外，由于线性稳压器具有纹波抑制能力，在某些情况下，它可用于在平滑后抑制DC的任何残余纹波。在噪声敏感的应用中，这种组合的优点可能对你的设计有所帮助。
电磁兼容emc设计稳压器选择关键点：
1.虽然线性稳压器常用于变压器系统，但大允许损耗约为2W，效率可能是一个问题。
2.由于线性稳压器没有任何开关噪声，因此在噪声敏感应用中非常有用。
