解决方案-带CPRI的PXIe-6592R
带有CPRIBundle的PXIe-6592专为需要验证和测试通过CPRI协议进行通信的产品的工程师而设计。该捆绑包是一个专门定制的软件包和PXI硬件，需要与CPRI端的DUT进行通信。它由多端口，FPGA可编程PXIe-6592R高速串行模块和用于CPRI应用软件的LabVIEW2014仪器设计库组成。
CPRI硬件

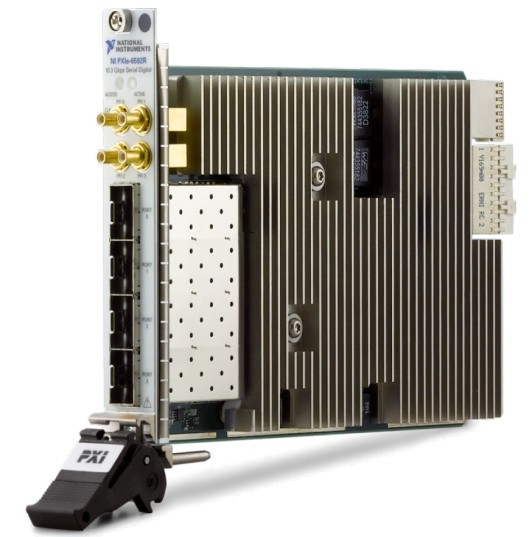

PXIe-6592R高速串行仪器由带有板载DRAM的XilinxKintex-7FPGA组成。它可在LabVIEWFPGA中进行编程，以实现最大程度的特定应用定制和重用。
该仪器利用FPGA多千兆位收发器支持高达10.3Gb/s的速率和最多4个Tx和Rx通道。
作为PXI平台的一部分，PXIe-6592R受益于PXI时钟，触发和高速数据移动功能，包括流入和流出磁盘以及点对点流，速率高达3.2GB/s。
CPRI软件
用于CPRI的应用软件LabVIEWInstrumentDesignLibraries提供了在主模式或从模式下使用CPRI接口模块的可能性。此外，您还可以更改各种接口设置，如CPRI端口，线路咬合率，信道带宽，天线载波等。以下详细的功能列表使模块能够控制几乎通用的CPRI设备列表。
CPRI线路比特率选项1-7（最大9.83Gb/s）
主/从模式可配置
来自DRAM的实时I/Q数据记录和回放
I/Q数据流传输到HOST
LabVIEWFPGA可编程
多个端口（2xCPRI+2xEthernet已实现）
通用软件I/Q（de）映射（方法1，采样率从3.84-30.72MHz）
访问特定于供应商的控制通道
快速C＆M通道（CPRI以太网）
带前面板的即用型样品项目

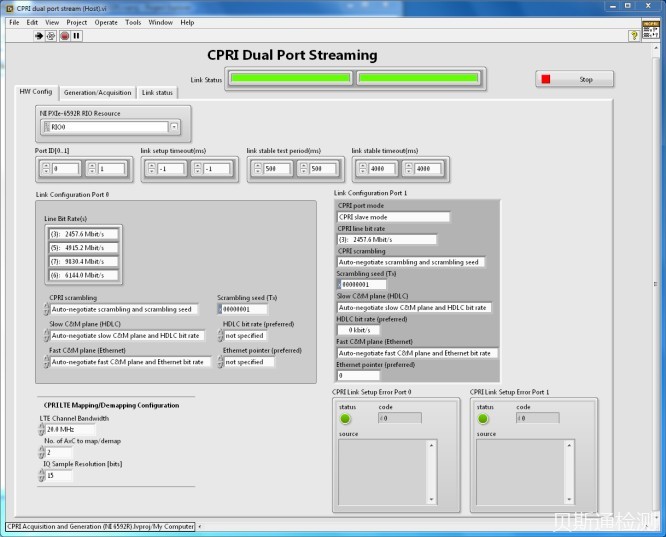

除了硬件设备和参考时钟输入/输出配置的主要功能外，前面板还提供对各种CPRI监视和设置选项的访问。
CPRI链接功能：
1.配置链接参数（线速度，C＆M平面设置）
2.启动（启用）/中止（禁用）CPRI链接
3.观察第1层链路状态和故障情况
生成和分析功能：
1.配置数据生成和捕获参数（例如，触发器和长度）
2.将生成数据上载到板载DRAM
3.可配置的触发/标记信号，以与外部设备同步
4.启动/中止数据生成或捕获
5.获取捕获的数据（在板载DRAM或流中缓冲）
您可以将NICPRI接口模块用作CPRI接口的独立解决方案，或与NIPXIRF设备结合使用，作为评估和验证RRH，有源天线系统（AAS）和无线前端设备的灵活测试平台。
