什么是远程无线电单元/头（RRU/RRH）？
如上所述，现代基站被细分为两个主要部分，REC或BBU以及RE或RRU/RRH。
图6.传统和现代基站的比较
RRH由基站RF单元，滤波器，模数转换器，数模转换器和上/下变换器组成。RRH与基站其余部分（BBU）之间的连接主要通过光纤链路实现。
通信，即控制和管理，同步和I/Q数据的传输，基于CPRI协议。因此，设计用于测试RRH的测试系统必须同时支持RF和CPRI接口，以完全表征DUT。
使用CPRI测试网络组件

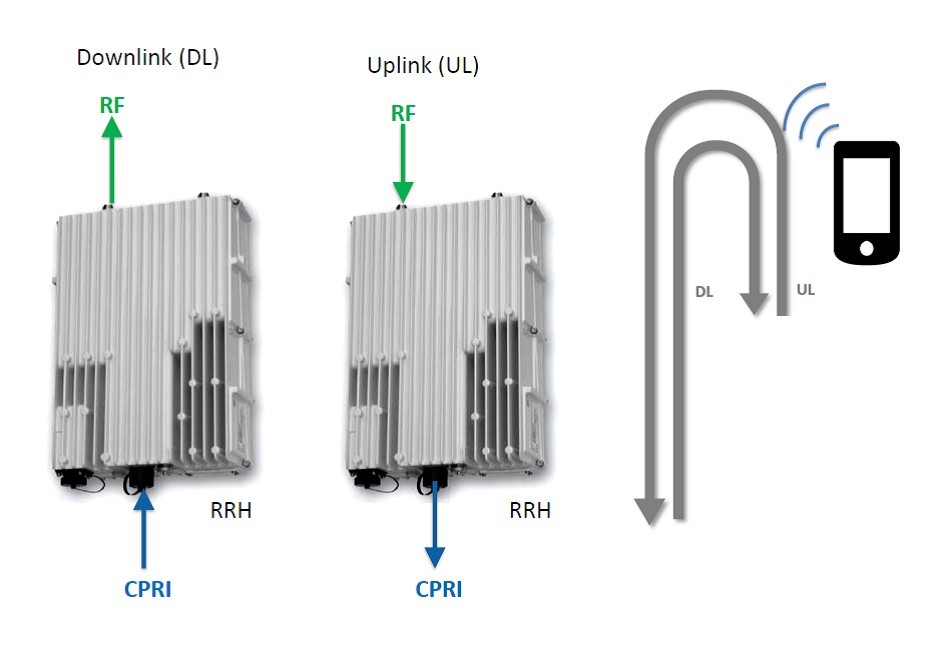

完整的RRH测试和评估需要发射机（Tx）和接收机（Rx）测试，Tx测试分析RRH的传输路径，也称为下行链路（DL）。在测试DL部分时，测试系统必须向RRH发送数字CPRI信号并测量从RRH获取的RF信号。或者，Rx测试结果提供关于RRH的上行链路（UL）接收器行为的信息。这里，测试系统必须向RFRRH产生RF信号，并且数字CPRI接口从RRH读取信息。图7显示了DL和UL中的接口和信号方向。
图7.DL和UL中的接口和信号方向的RRH
ETSI或3GPP
验证和验证（V＆V）或生产中的测试通常按照相应的ETSI或3GPP规范进行。以下规范涵盖了不同的主要无线电标准。
LTE：ETSITS136.141/3GPP36.141
WCDMA：ETSITS125.141/3GPP25.141
GSM：ETSITS151.021/3GPP51.021
这些规范涵盖Tx（DL）和Rx（UL）特性，包括信号生成和分析以及性能测试。
例如，下面列出了与生产线测试结束相关的LTETx和Rx测试用例。
发射机（Tx）测试：
信号生成（CPRI）
用于校准和/或验证的E-UTRA测试模型（E-TM）1.1,1.2,2,3.1,3.2,3.3
数据分析（RF）
基站输出功率
发送ON/OFF电源（PvT，仅适用于E-UTRATDDBS）
频率误差（平均载波频率偏移）
误差矢量幅度（EVM）
占用带宽（OBW）
相邻信道泄漏功率比（ACLR）
工作频带无用发射
RSTX功率
接收器（Rx）测试：
信号生成（RF）
UL固定参考信号根据FRCA1-3
信号分析（CPRI）
参考灵敏度水平
测试挑战
实际上，许多工程师将RRHDL和UL测试分成两个测试站，因为大多数测试供应商都没有提供完整的测试系统。在测试设置选择的情况下，基站供应商特定的修改和IP保护思想也可以发挥作用。因此，许多工程师使用自建或定制的CPRI收发器。由于这些定制的CPRI收发器不易自动化并且通常缺乏同步功能，因此围绕它们设计完整的测试系统可能是一项重大挑战。此外，大批量制造应用中对坚固性和坚固性的要求通常推动了仪器级CPRI接口的要求。
CPRI测试设备必须必须处理以下与硬件和软件相关的挑战。
光学SFP+收发器形式的物理接口（多个用于多DUT测试）
通过CPRI发送和接收数字基带数据
以高达10Gb/s或更高的速率流式传输和处理数据
主从配置
根据规范和供应商特定的功能进行映射和解映射
时钟生成和恢复
处理控制和管理数据，包括各个供应商信息
处理不同的供应商风味
测试RRH模块时的第二个挑战是DUT控制。理想情况下，它应该在测试系统中实现，通过CPRI（CPRI上的以太网）为DUT控制数据提供至少一个透明通道。考虑到可用的测试系统，这不是理所当然的。

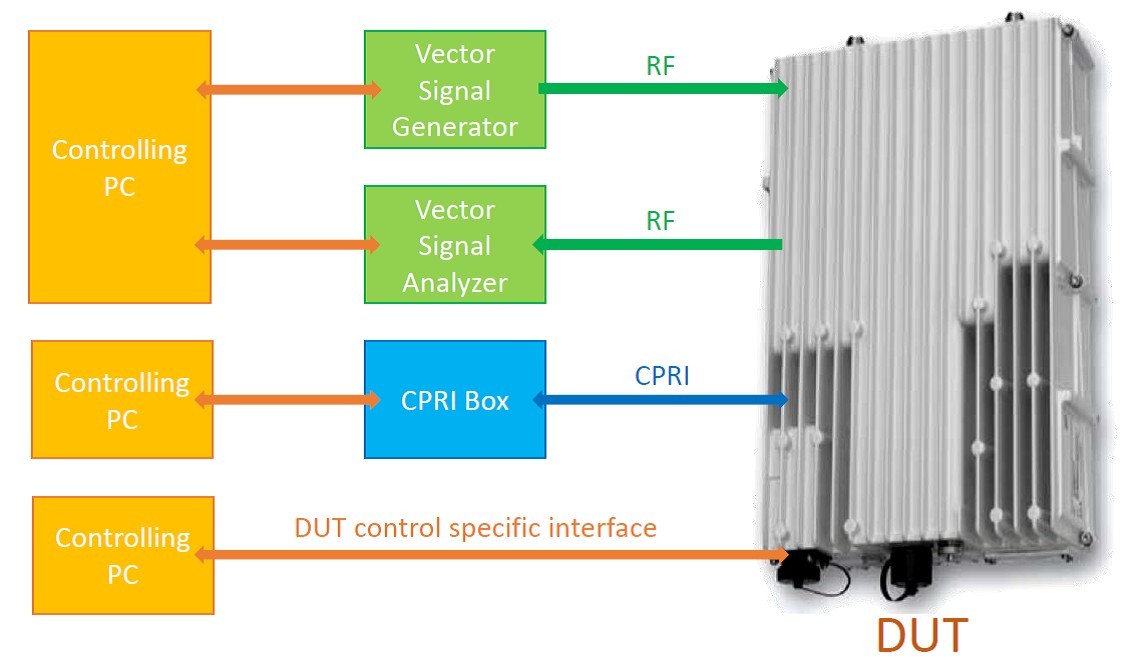

图8显示了一个常见的测试设置，分别用于DL或UL以及RF或CPRI信号生成和分析的分离控制和测量设备。通常，CPRI接口模块和控制PC完全独立，只有RF分析仪是标准测试设置的一部分。由于DUT控制不被视为标准测试设置的一部分，因此通常希望工程师自己处理此问题。
图8.来自不同供应商和外部DUT控制的不同测试盒的测试设置
理想的RRH测试平台必须具有足够的灵活性，可扩展性和可扩展性，以支持DL和UL测试。此外，它必须包括同步RF和CPRI信号生成或采集以及几种类型RRH的DUT控制功能。请注意，无论测试系统是在验证/验证应用程序中还是在大批量生产测试中使用，这些要求都适用。

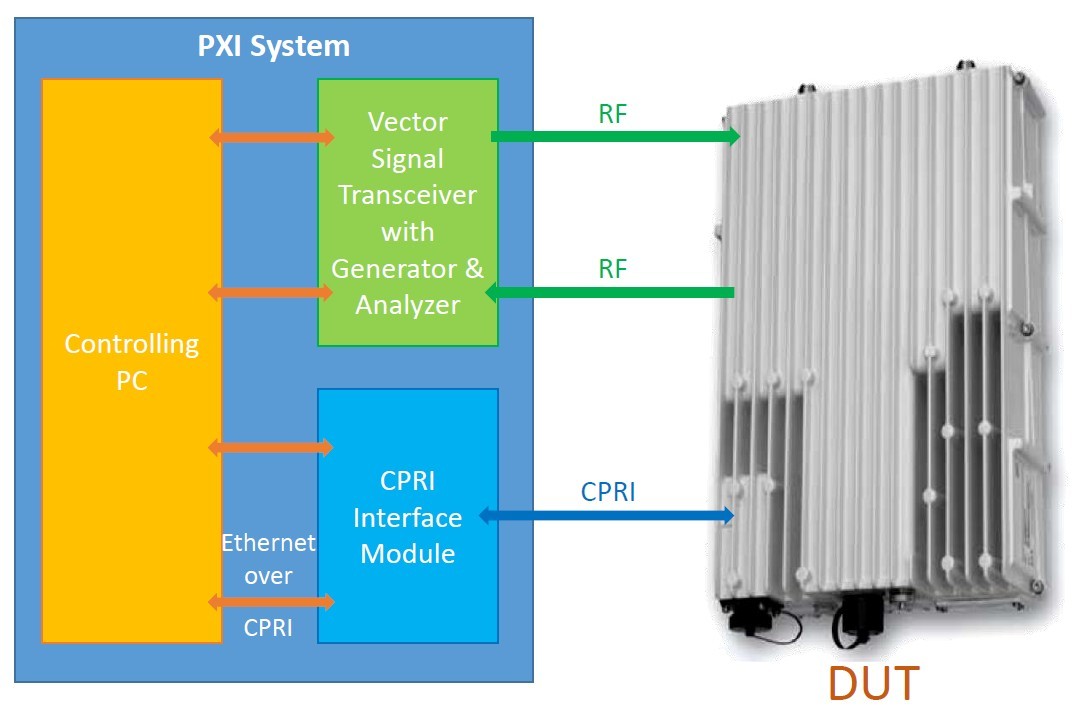

NI解决方案采用开放灵活的PXI方法满足这些要求，PXI测试系统包括PXI机箱和控制器。此外，他们还可以将RF仪器和仪器级CPRI接口模块组合到一个系统中。该系统可满足RRH表征，验证/验证甚至大批量制造测试的所有要求。图9显示了NI的紧凑型RRH测试平台，该平台具有嵌入式控制器，RF和CPRI收发器模块以及集成DUT控制。
图9.使用NI的CompactPXI平台进行测试设置，内置DUT控制（基于CPRI的以太网）
